  • 北京 拓普康直流电源TP.C.10KW系列维修-负载能力差维修 推荐 维修中心

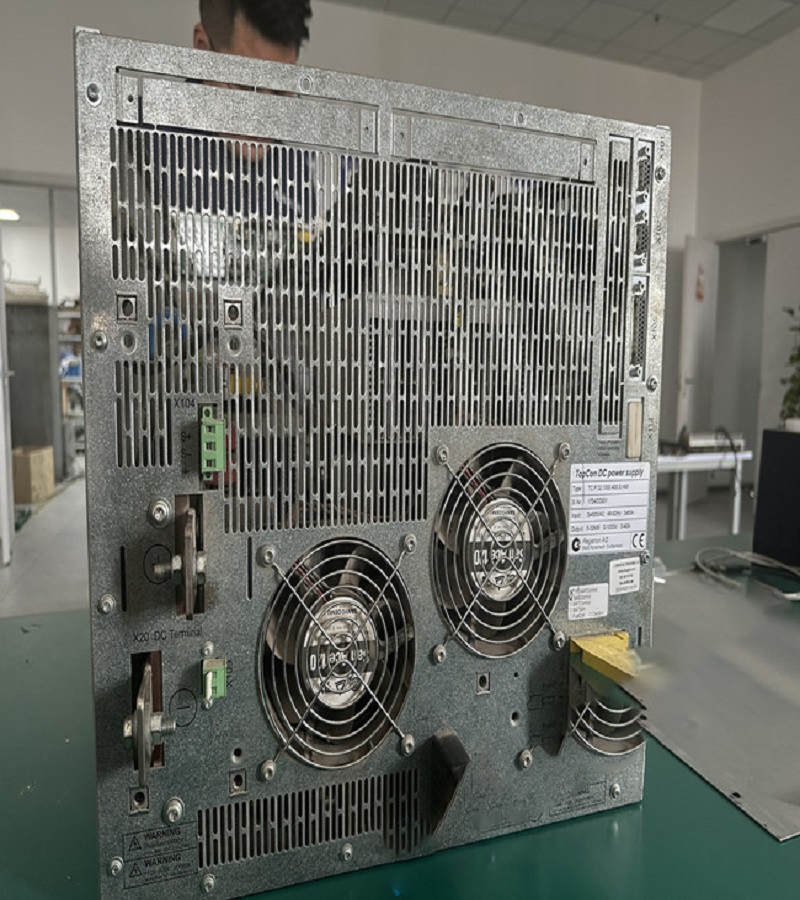

北京 拓普康直流电源TP.C.10KW系列维修-负载能力差维修 推荐 维修中心

北京 拓普康直流电源TP.C.10KW系列维修-负载能力差维修 推荐 维修中心

  • 拓普康直流电源 输出电压低
  • 拓普康直流电源 带负载能力差
  • 拓普康直流电源电压不稳
  • 拓普康直流电源 短路故障
  • Product description: 北京 拓普康直流电源TP.C.10KW系列维修-负载能力差维修 推荐 维修中心 北京 拓普康直流电源TP.C.10KW系列维修-负载能力差维修 推荐 维修中心 【常见故障] ：无显示、无输出、过热、过载、欠压、负载、输出短路、风扇故障、电池异常、超载、模块损坏等故障。 首先先确定UPS电源哪个指示灯异常
  • INQUIRY

山东烟台 电气产品  厂家合作合办  技术支持 触摸屏  厂家指定经销商 直接销售 售前/售后技术支持  PLC编程服务   气设计 电气开发 电控配套 控制柜制作 PLC编程   触摸屏编程变频器维修 伺服驱动器维修 PLC维修 触摸屏维修 电源维修   工业级电路板维修

联系方式 微信 信捷触摸屏10寸 山东烟台 信捷一级经销商 代理商 信捷公司售后电话 哪里有卖信捷触摸屏的 信捷触摸屏从哪里买 信捷触摸屏哪家有现货 信捷触摸屏哪家价格低 信捷触摸屏哪家服务好 哪家有技术支持信捷触摸屏售后服务电话 信捷触摸屏 7寸 型号信捷触摸屏 10寸屏 TGA63S-MT、TGA63S-UT、TGA63S-ET、TGA63G-MT、TGA63G-UT、TGA63G-ET 一级经销商 代理商


手机 15054540955

北京 拓普康直流电源TP.C.10KW系列维修-负载能力差维修 推荐 维修中心


山东烟台  拓普康直流电源T专修 快修 无显示、无输出、过热、过载、欠压、负载、输出短路、风扇故障、电池异常、超载、模块损坏等故障

拓普康可编程直流电源维修常见故障同城维修-修复速度快 故障现象一：无直流电压输出或电压输出不稳定 如果保险丝是完好的，在有负载的情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路，短路现象，过压，过流保护电路出现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。 维修方法：首先，用万用表测量一下高频变压器次级的各个元器件是否有损坏。在排除了高频整流二极管击穿、负载短路的情况后，然后在测量各输出端的直流电压，如果这时输出仍为零，则可以肯定是电源的控制电路出了故障。控制电路的两部分是集成开关电源控制器和过压保护电路。最后用万用表静态测量高频滤波电路中整流二极管及低压滤波电容是否损坏。如果确实相关的元件损坏，在更换好新的完好的元件后，开机测试，一般故障即可排除。需要说明的是：电源输出线断线或开焊，虚焊也会造成这种故障。在维修时应注意这一点。 故障现象二：有直流电压输出，但输出直流电压过低 对于这种故障现象，根据维修经验可知，除稳压控制电路会引起输出电压过低外，还有一些原因会引起输出电压过低，主要有以下几点: 1.开关电源负载有短路故障。此时，应断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;若仍不正常，说明开关电源电路有故障。 2.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 3.开关功率管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 4.开关功率管的源极(S极)，通常接一个阻值很小，但功率很大的电阻，作为过流保护检测电阻，此电阻的阻值一般在0.2到0.8之间。此电阻如变值或开焊，接触不良也会造成输出电压过低的故障。 5.高频变压器不良，不但造成输出电压下降，还会造成开关功率管激励不足从而屡损开关管。 6. 高压直流滤波电容不良，造成电源带负载能力差，一接负载输出电压便下降。 7.电源输出线接触不良，有一定的接触电阻，造成输出电压过低。 8.电网电压是否过低。虽然开关电源在低压下仍然可以输出额定的电压值，但当电网电压低于开关电源的最低电压限定值时，也会使输出电压过低。 维修方法：对于这种故障我们可以根据以上故障原因，来逐一进行排查。但在实际维修时，可根据实际情况来进行排查，不一定要逐一排查。首先用万用表检查一下高压直流滤波电容是否变质，容量是否下降，能否正常充放电。如无以上现象，则测量一下开关功率管的栅极(G极)的限流电阻以及源极(S极)的过流保护检测电阻是否变值，变质或开焊，接触不良。经判别后，若无问题，我们就检查一下高频变压器的铁芯是否完好无损。因在日常生活使用中，不可避免的重摔或重幢，使高频变压器的铁芯损坏。使高频变压器的磁通量，磁感应强度，以及磁路等都会受到很大的影响，造成传输的效率，能量将会大打折扣。由于高频变压器为了减小涡流，增大高频交流电的传输效率，它的铁芯是用软磁铁氧体制作而成的。这种磁性材料具有高的导磁率，但质脆，易碎。因此它的损坏率也是很高的。因此在维修时千万不要忘了检查此处，以免走弯路。除此之外还有可能就是输出滤波电容容量降低，甚至失容或开焊，虚接;电源输出限流电阻变值或虚接，电源输出线虚接等。在实际维修时，这些因素都不要放过，都应检查一下，以保证万无一失。

拓普康直流电源TP.C.10KW系列维修-负载能力差维修方法 故障现象一：电源负载能力差 电源负载能力差是一个常见的故障，一般都是出现在老式或是工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。此外还有稳压二极管发热漏电，整流二极管损坏等。 维修方法：用万用表着重检查一下稳压二极管，高压滤波电容，限流电阻有无变质等再仔细检查一下电路板上的所有焊点是否开焊，虚接等。把开焊的焊点重新焊牢，更换变质的元器件，一般故障即可排除。 故障现象：无直流电压输出，但保险丝完好 这种现象说明开关电源未工作，或者工作后进入了保护状态。 维修方法：首先应判断一下开关电源的主控芯片UC3842是否处在工作状态或已经损坏。判断方法是这样的：加电测UC3842的第7脚对地电压，若测第8脚有+5V电压，1，2，4，6脚也有不同的电压，则说明电路已起振，UC3842基本正常;若7脚电压低，其余管脚无电压或不波动，则UC3842已损坏。UC3842芯片损坏最常见的是6，7脚对地击穿，5，7脚对地击穿和1，7脚对地击穿。如果这几只脚都为击穿，而开关电源还是不能正常启动，则UC3842必坏，应直接更换。若判断芯片未坏，则就着重检查开关功率管的栅极(G极)的`限流电阻是否开焊，虚接，变值，变质以及开关功率管本身是否性能不良。除此之外，电源输出线也有可能断线或接触不良也会造成这种故障。因此在维修时也应注意检查一下。

拓普康直流电源常见故障分析及维修

【常见故障] ：无显示、无输出、过热、过载、欠压、负载、输出短路、风扇故障、电池异常、超载、模块损坏等故障。

首先先确定UPS电源哪个指示灯异常
