组态王和信捷 PLC 连接
一、 工程师须知以下信息
1、组态王和信捷 PLC 通讯协议----莫迪康----Modbus RTU；
2、信捷默认的串口的参数是----波特率 19200， 8 位数据位， 偶校验，默认站号 1；
3、信捷 PLC 和上位机串口连接有 232 或者 485 两种方式；

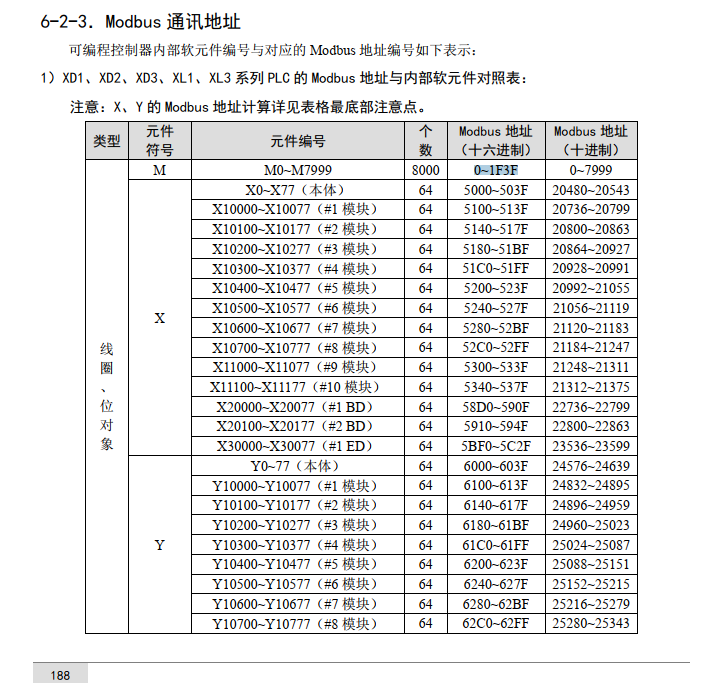

4、信捷 PLC 的 IO 点对应的变量类型是 IO 离散， 寄存 0 前缀， Modbus 地址偏移 1
位数据类型 Bit ；

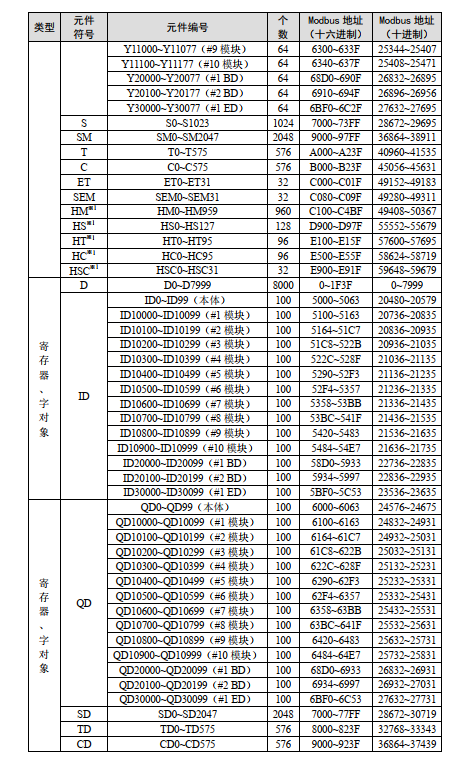

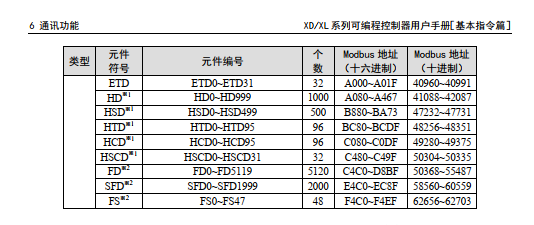

5、信捷 PLC 的寄存器（16/32 位无符号）对应的变量类型是 IO 实数，前缀 4， Modbus
地址偏移 1 位数据类型 Ushort /LONG ；
6、如果需要监控信捷 32 位寄存器或者浮点数时，需要另外新建变量 SWAPL0 和
SWAPF0，变量类型是 IO 整数 ，数据类型 BYTE ， 只写，数值设置成 3，寄存器数据类型
float。
二、 操作步骤
1、新建工程
图 1

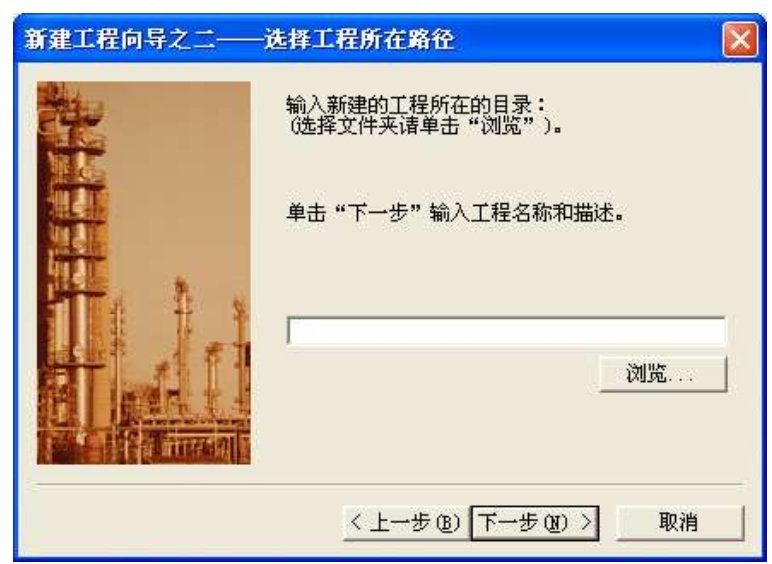

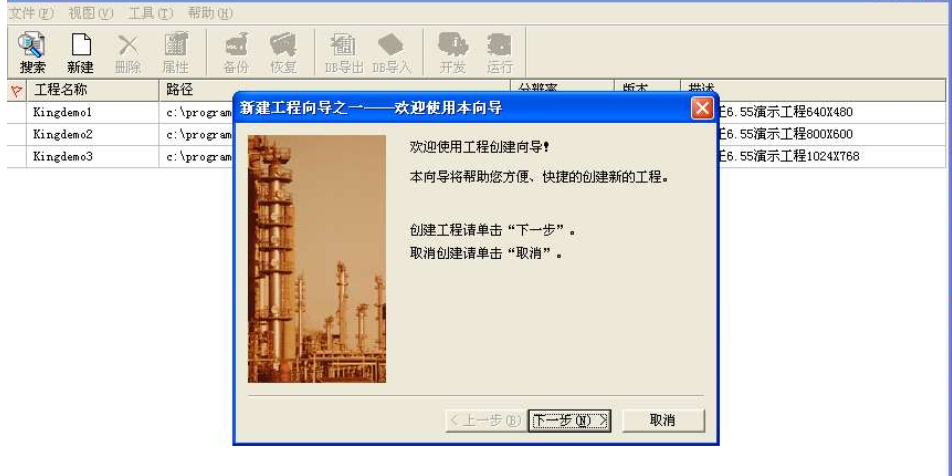

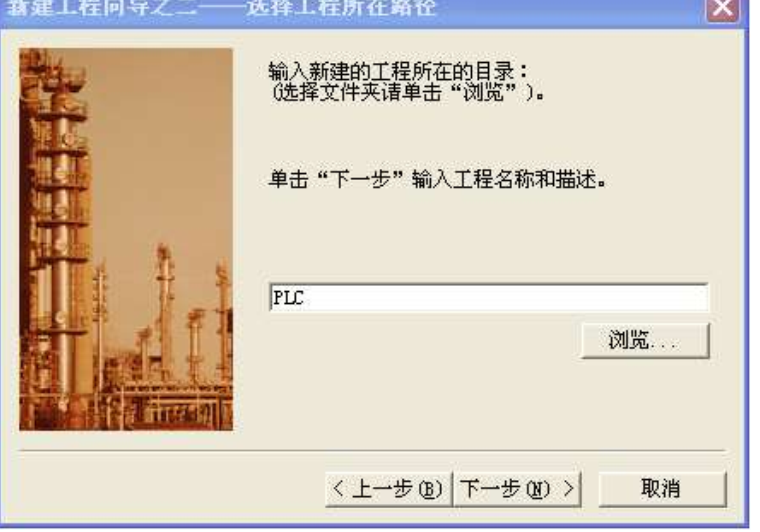

如图 1，点击“新建” -跳出向导，点击“下一步”即可出现下面的图示，在空白处输
入工程名称和描述即可，下面输入名称“PLC”，如图 3 所示：
图 2

图 3

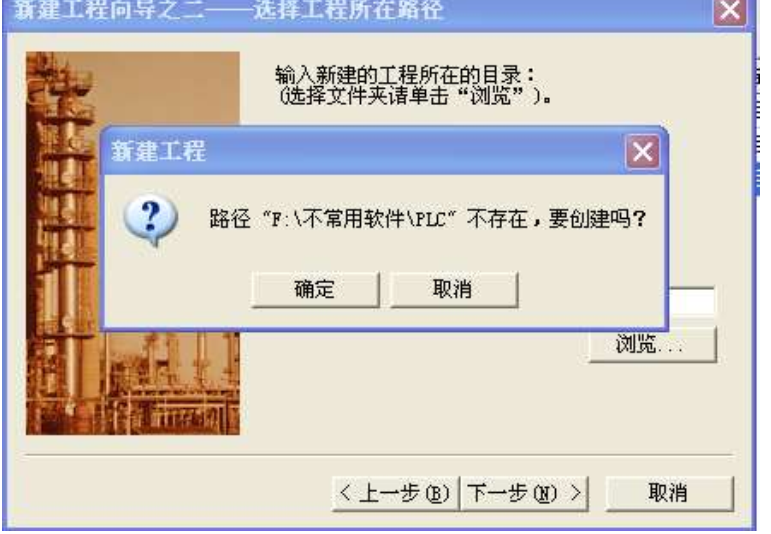

注意：当输入名称，点击“下一步”会跳出，是否需要新建，点击“确定” 。图 4 所
示：
图 4

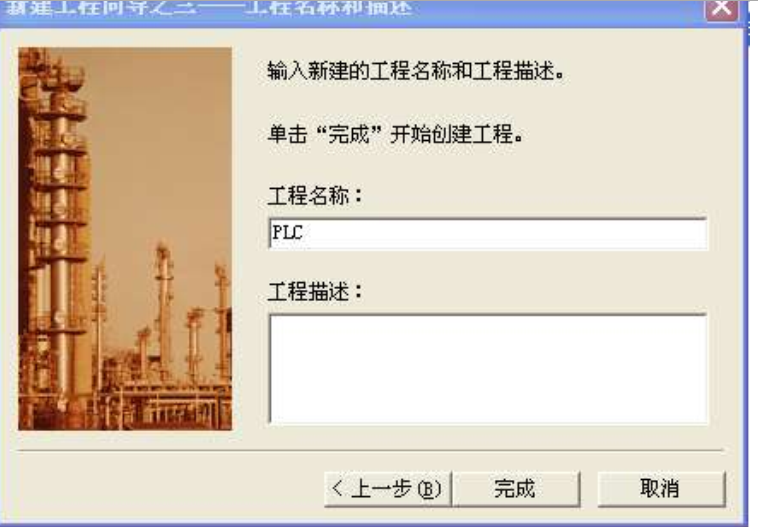

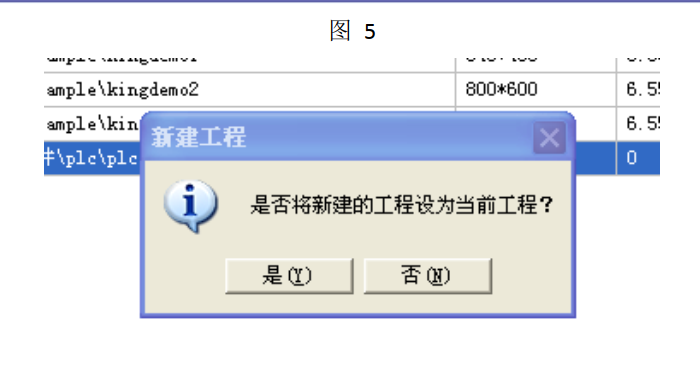

如图 5，

可对新建的工程命名并进行描述，点击“完成”会出现“是否将新建的工程设
为当前工程”（如图 6 所示），点击“是”， 此时，新建工程结束（如图 7 所示） 。

图 5

图 6

图 7
2、新建设备（RS232 示例说明）

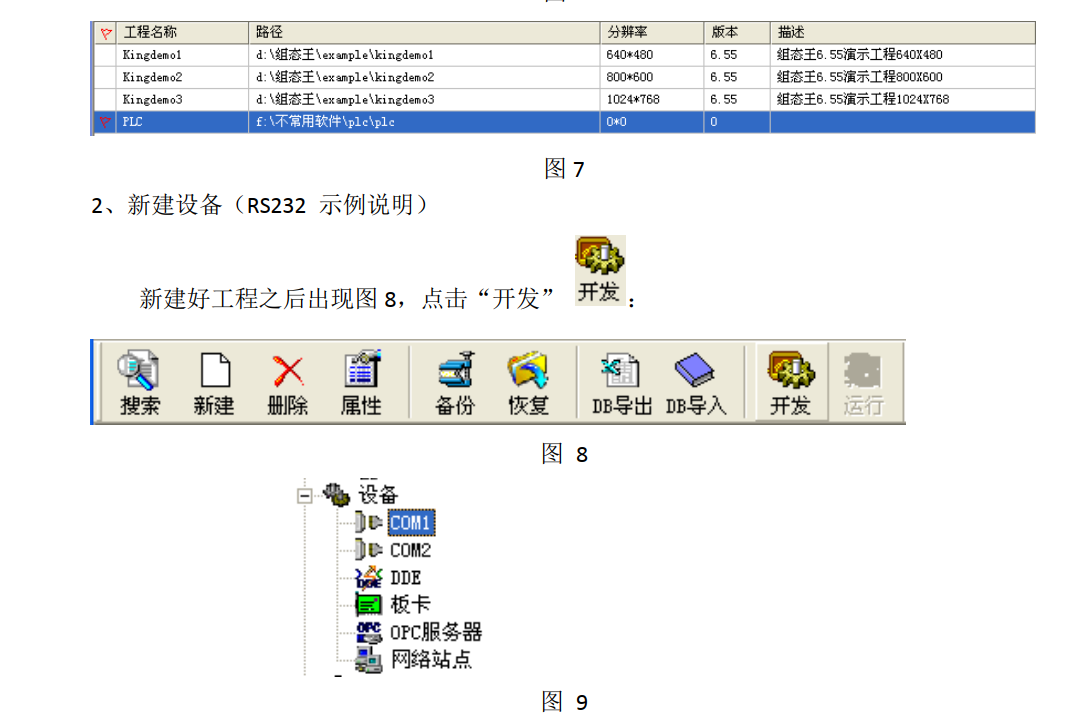

新建好工程之后出现图 8，点击“开发” ：
图 8

图 9

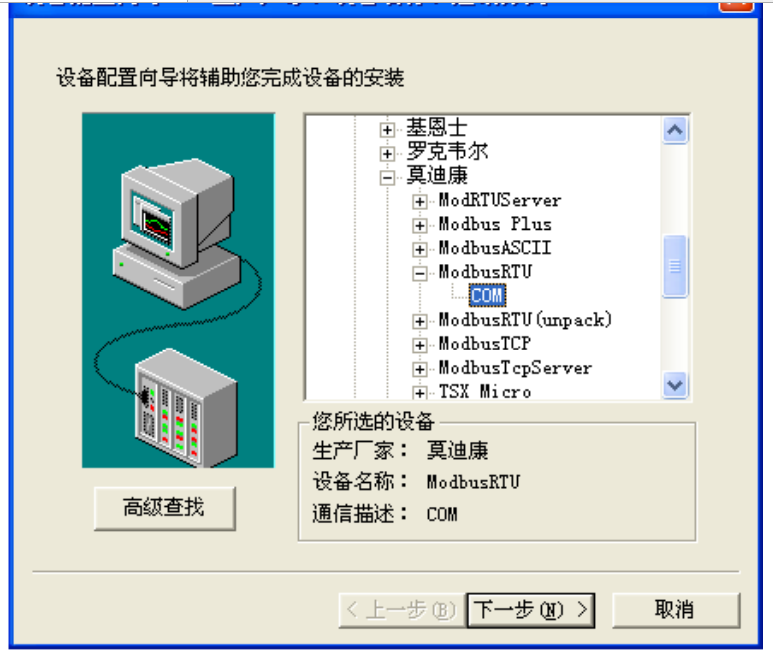

在新跳出的页面中选择“com1” （如图 9 所示） ，在右边双击“新建” ，选择“PLC-
莫迪康-Modbus RTU----com” ：
图 10

点击“下一步” 输入设备名称，然后“选择串口”

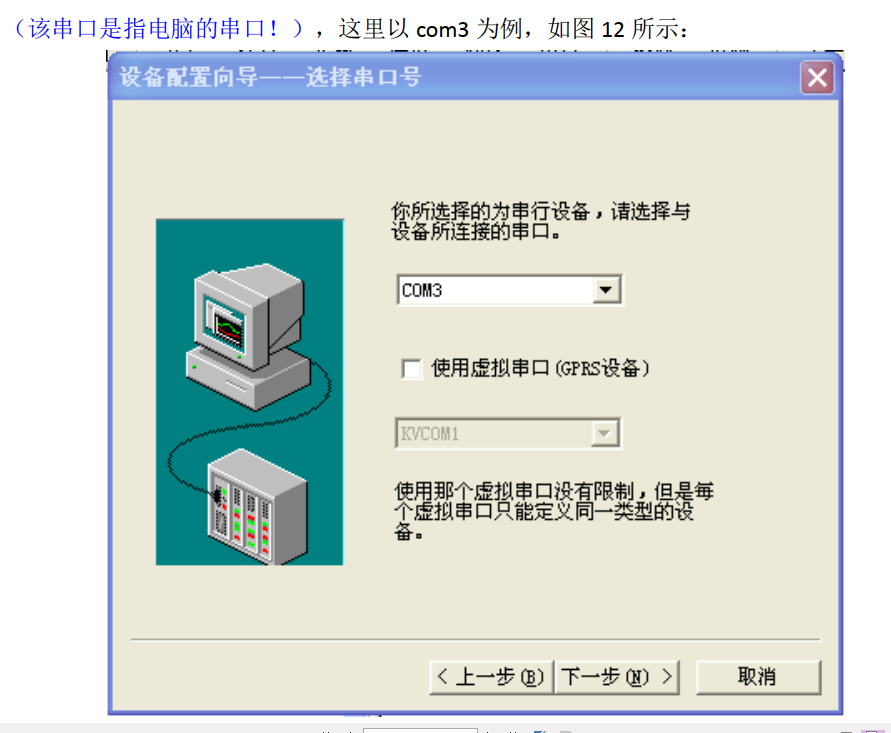

（该串口是指电脑的串口！ ） ，这里以 com3 为例， 如图 12 所示：
图 12

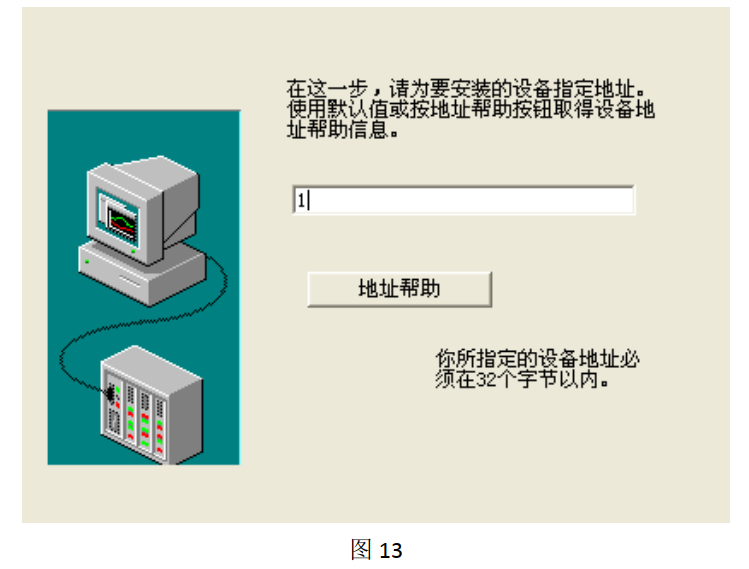

点击“下一步”出现下图所示，输入站号“1” ：
图 13

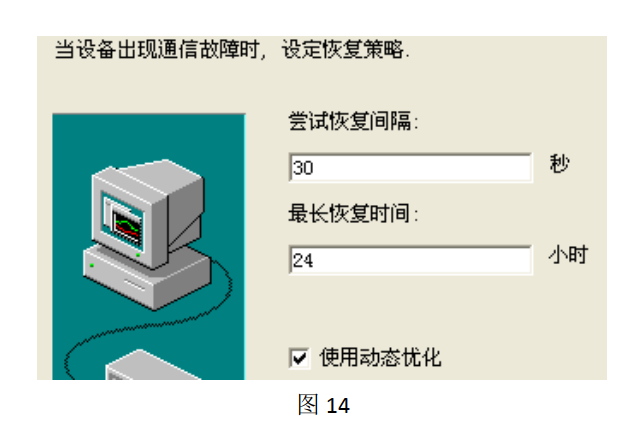

点击“下一步”设定恢复策略，如下图所示：
图 14

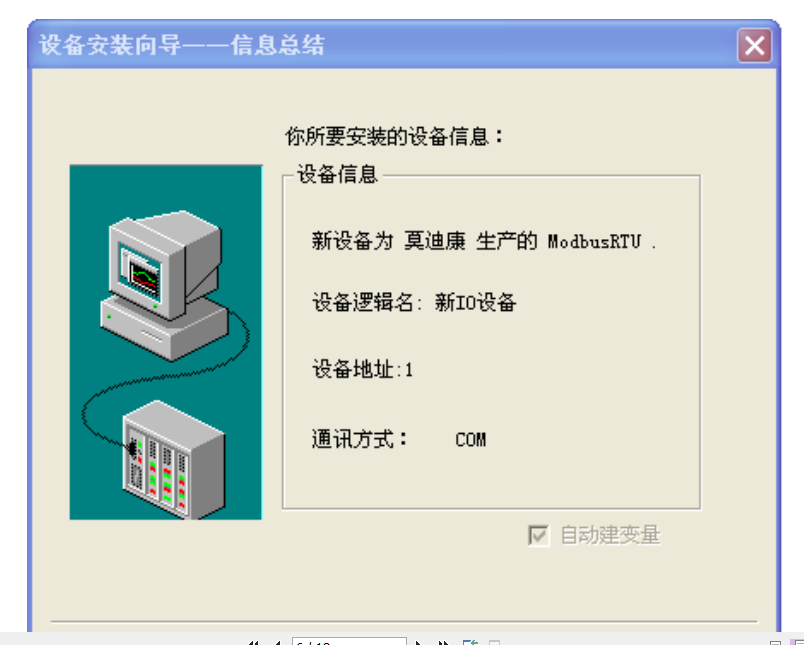

点击“下一步”，确认设备信息，如下图所示：
图 15

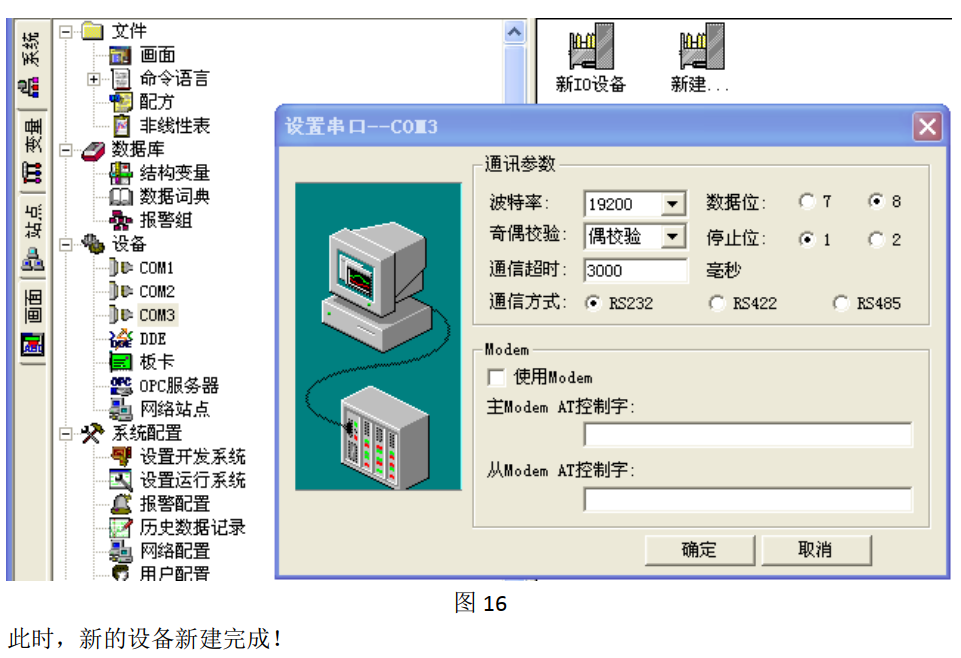

注意：新建好设备之后，需要对对应的串口进行通讯参数设置，如图16所示， 双击COM3，
设置成 19200,8,1，偶校验。
图 16

此时，新的设备新建完成！
3、 新建数据库词典（以信捷 XC 系列 PLC 为例）

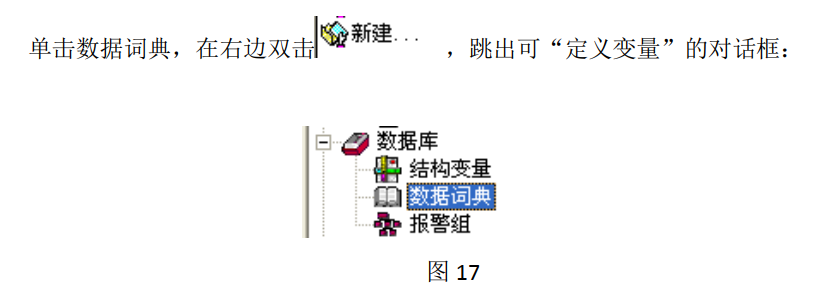

单击数据词典，在右边双击 ， 跳出可“定义变量”的对话框：
图 17

这里以定义 I/O 变量（Y0）、浮点数（D0）、 16 位无符号整数（D2）、 32 位整数（D4）、
变量 SWAPL0 和 SWAPF0 为例，如下图所示：
图 18

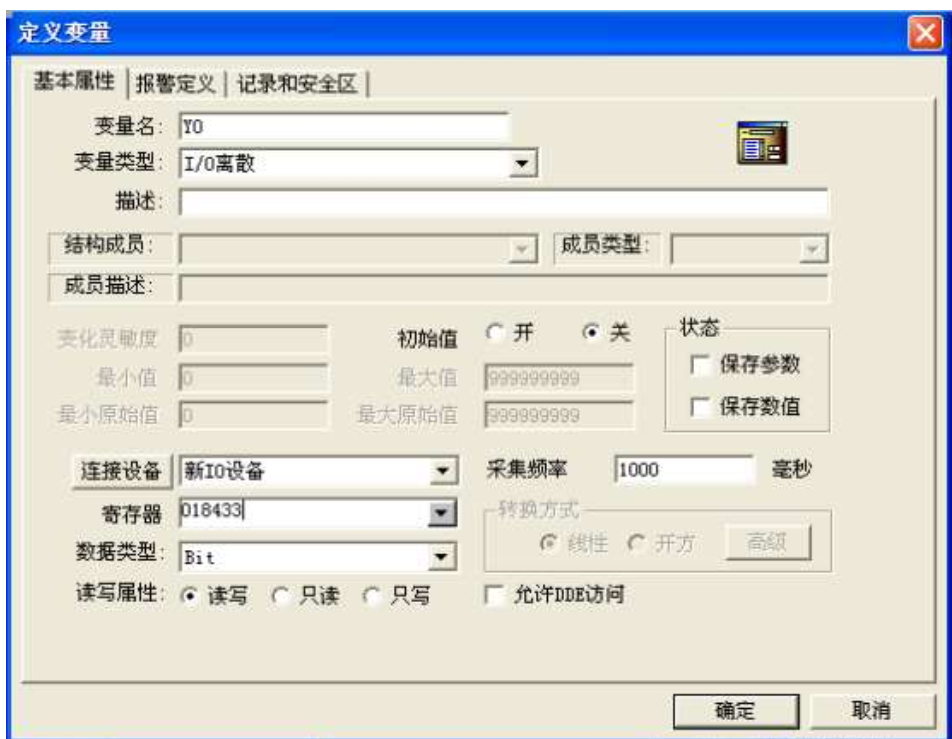

I/O 变量 Y0
图 19

浮点数 D0

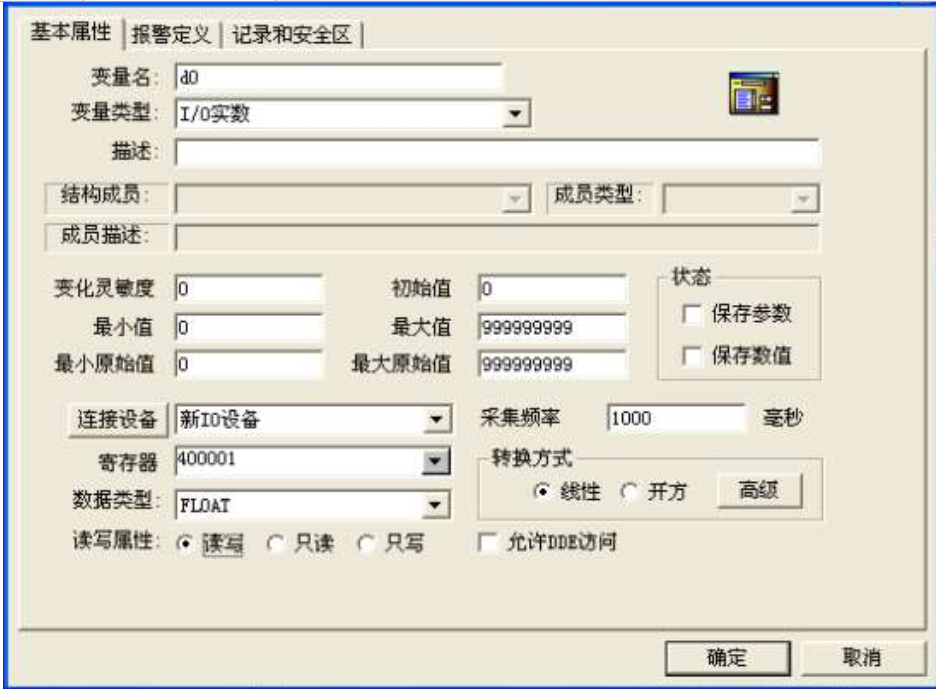

图 20

16 位寄存器 D2
图 21

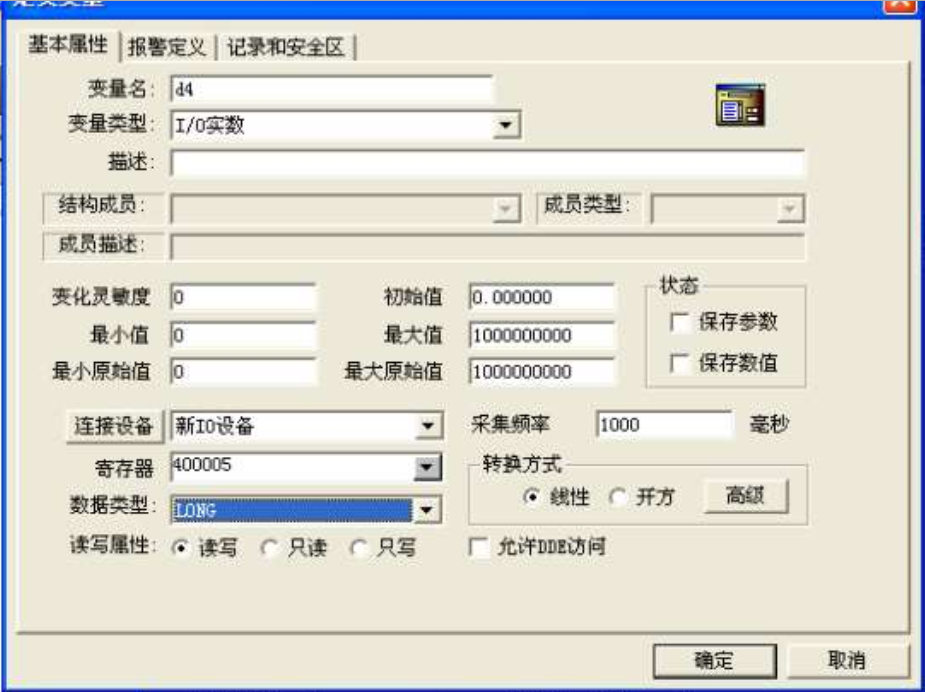

 32 位寄存器 D4
图 22 Swpf0
图 23 Swpl0
4、新建画面

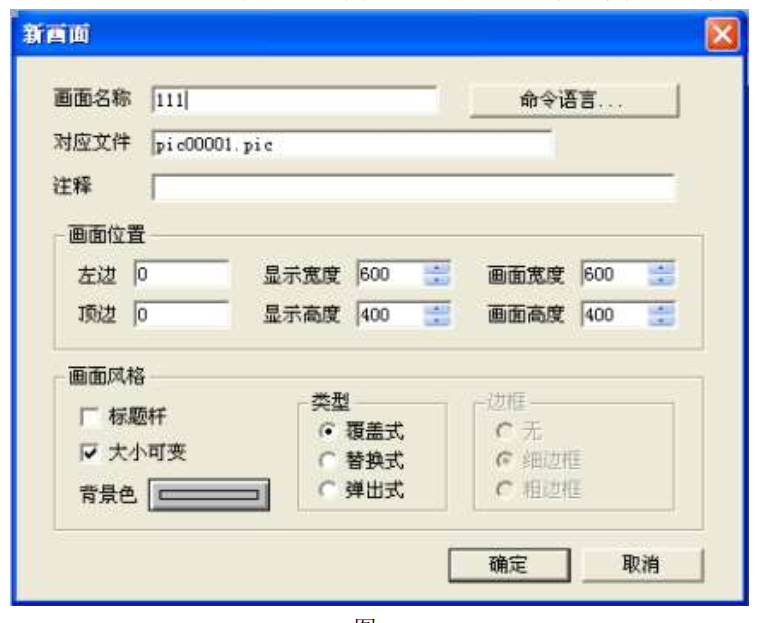

数据库词典新建完毕之后，点击 ， 在跳出页面中点击“文件----新画面”， 在画
面中输入画面名称“111” ，然后点击“确定” （画面名称可任意设定） ，如图 24 所示：

图 24

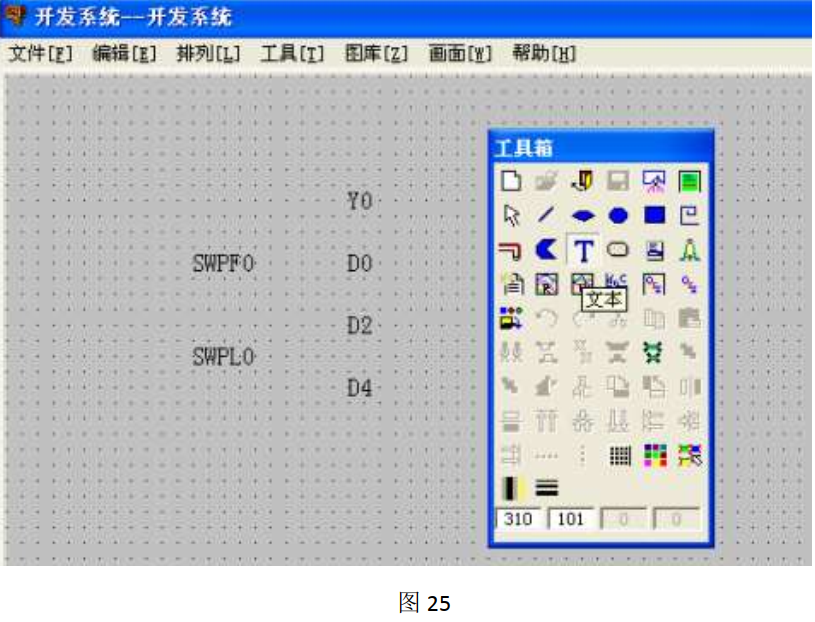

点击文本， 将各个变量放入新建的画面中， 进行属性连接， 画面如图 25 所示：
图 25
注意：属性连接， 具体请参照组态王手册 。 这里只以浮点数 D0（模拟值输出）为例，
操作步骤如下：

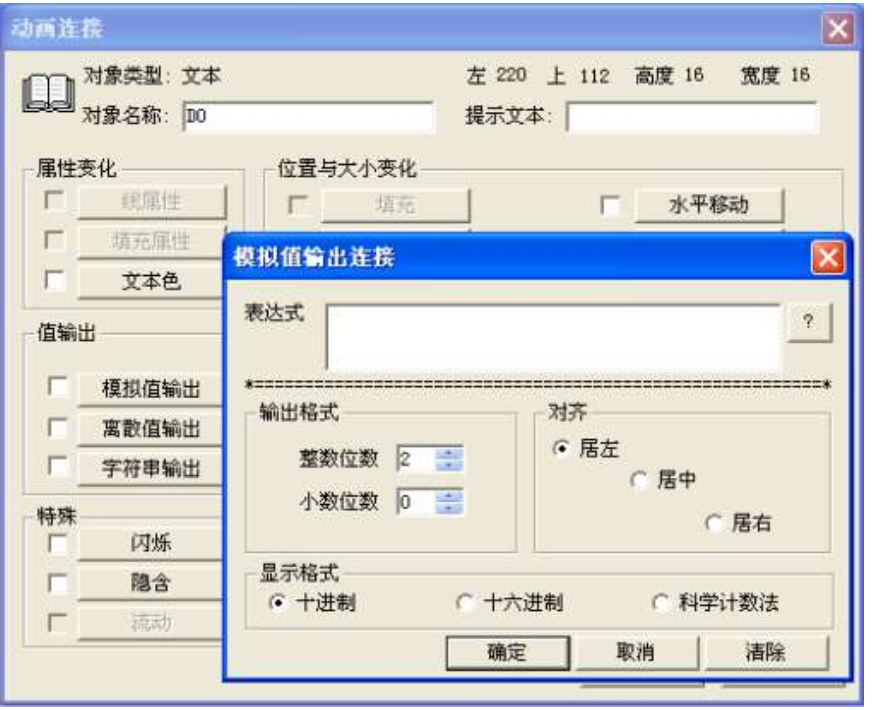

（ 1） 双击变量 D0，就会出现“动画连接”对话框，用户可根据自己意愿修改对象名称，
点击 ，则会出现“模拟值输出连接”对话框， 其中可对 D0 的输出格式进
行定义， 如图 26 所示：
图 26

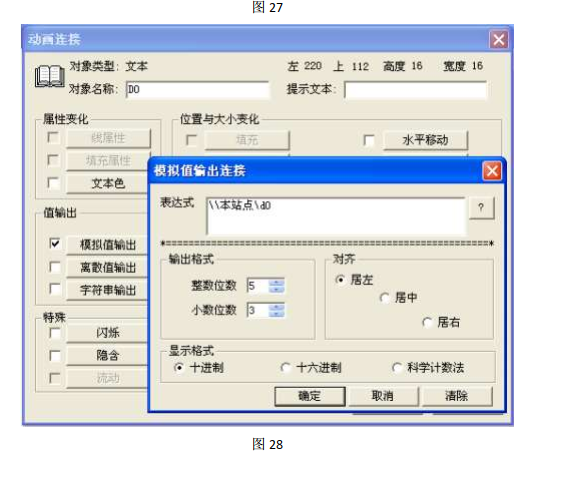

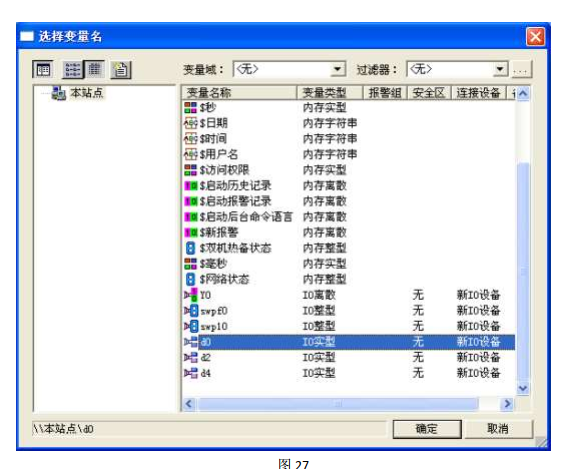

（2） 在“模拟值输出连接”对话框中点击 ，则会跳出“选择变量名”对话框，在
此对话框中选择对应的变量（如图 27 所示） ，

点击“确定”后如图 28 所示，即可完成对
D0 的属性连接。
图 27
图 28
注意： 如果需要监控信捷 32 位寄存器或者浮点数时，需要另外新建变量 SWAPL0 和
SWAPF0， 并将数值设置成 3，具体操作步骤如下：

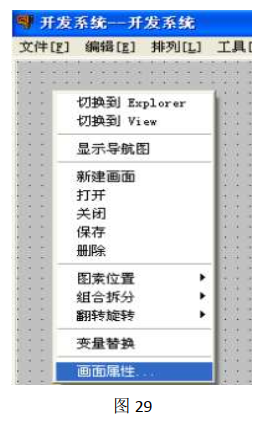

（1） 在画面中右击选择“画面属性”，如图 29 所示：
图 29
（2） 在弹出的“画面属性”对话框中，点击 ，则会弹出“画面命

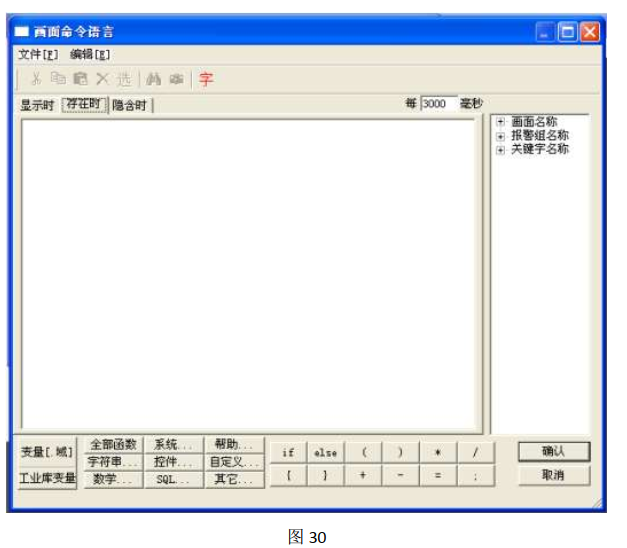

令语言”对话框（如图 30 所示） 。
图 30

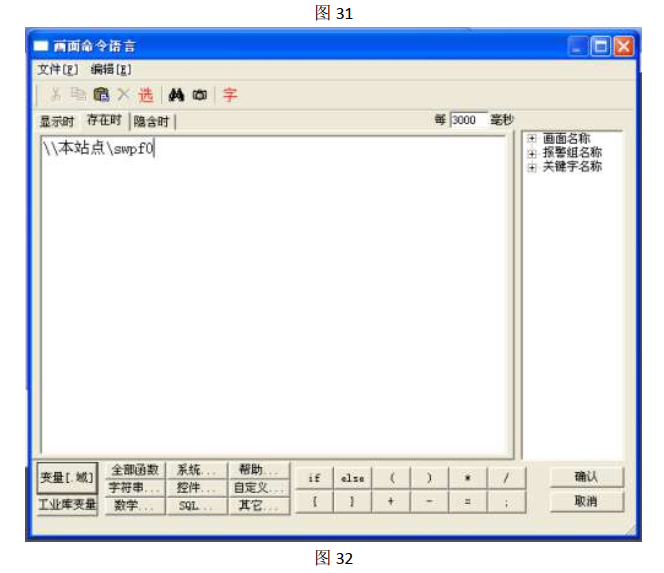

（3）在“画面命令语言”对话框中点击 ，则会弹出“选择变量名”对话框，
选择 swpf0（如图 31 所示），点击“确定”，确定后如图 32 所示：
图 31
图 32

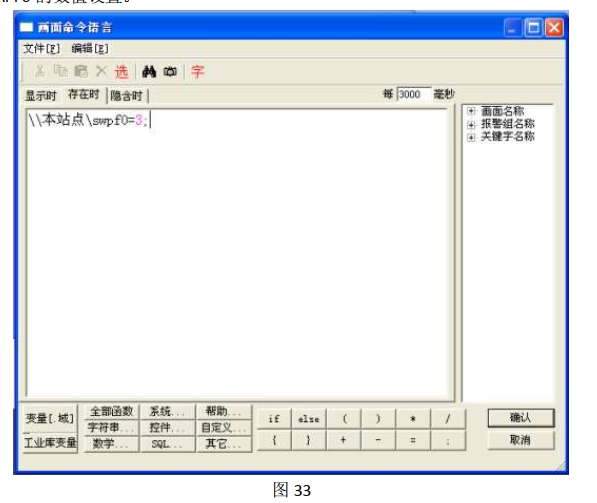

（ 4）在图 32 所示对话框中输入“=3;”，如图 33 所示，点击“确认”，即可完成对变
量 SWAPF0 的数值设置。
图 33

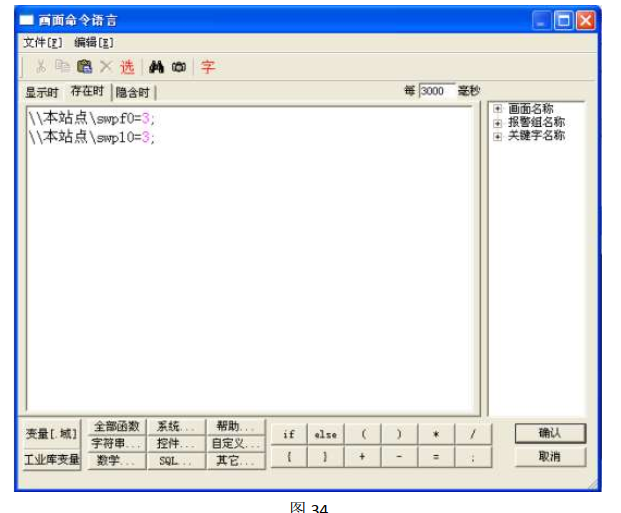

（ 5）对变量 SWAPL0 的数值设置参照步骤（ 3）、（ 4），最后设置完成效果如图 34
所示：
图 34

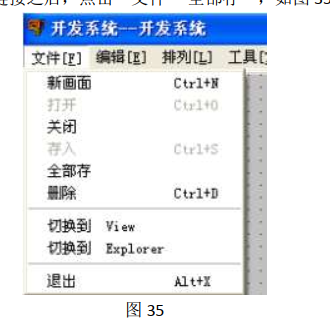

所有元件放好并属性链接之后，点击“文件----全部存” ，如图 35 所示：
图 35

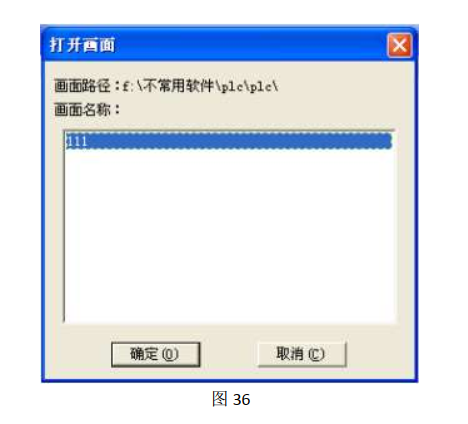

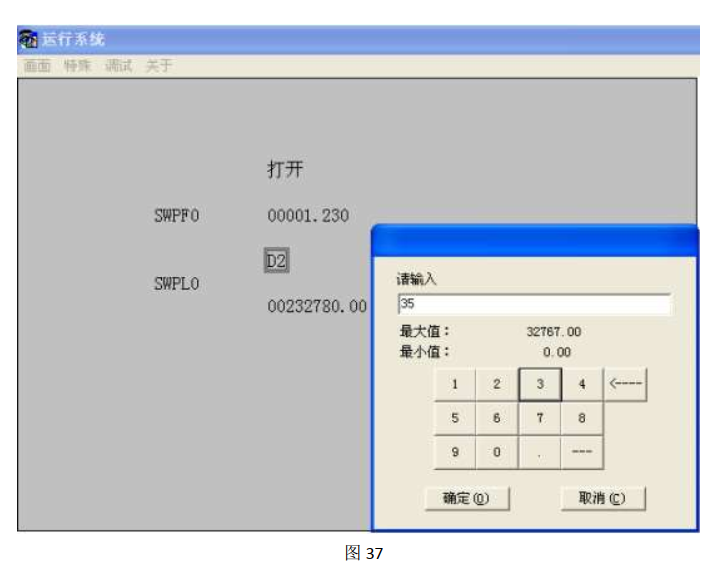

存入之后就可以点击“文件---切换到 View”进入演示画面， 点击“画面----打开”，选
择相应的画面名称（如图 36 所示） ， 点击“确定”即可进入监控变量的动态画面，如图 37

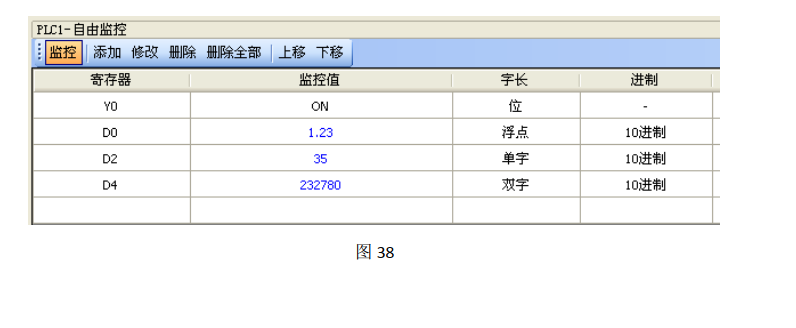

所示， 这里以监控 Y0（离散值输出）、 D0（模拟值输出）、 D2（模拟值输入）、 D4（模拟
值输出）为例，相应的 PLC 监控画面如图 38 所示。
注意： 在组态王演示的时候是无法进行 PLC 监控的，需要退出演示，再连接 PLC 监控。
