三菱/信捷 PLC PLSR/DPLSR 多段双向脉冲带加减速脉冲输出指令详解

本技术中心 全国范围内 承接自动化系统集成设计     成套控制柜的制作

承接机械设备的电器配套服务 编程 调试

承接  变频器   伺服驱动器 PLC 触摸屏  等控制器的电路板维修服

欢迎来电 商务洽谈  技术交流

三菱/信捷 PLC PLSR/DPLSR 多段双向脉冲带加减速脉冲输出指令详解

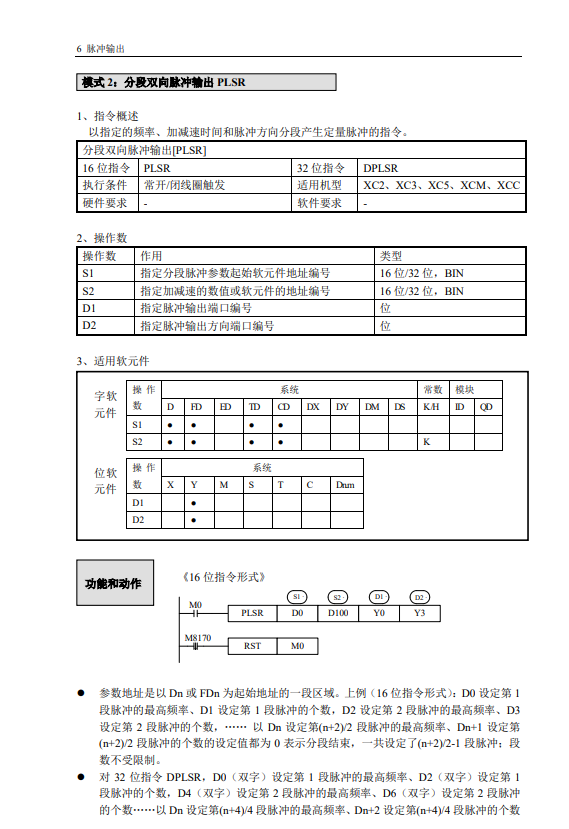

指令格式  PLSR [S1   S2  BIT1   BIT2]   16位脉冲输出指令

DPLSR [S1   S2    BIT1  BIT2]   32位脉冲输出指令

S1:多段脉冲数据中   首段脉冲频率数据

S2:加减速时间

BIT1：输出的端口

BIT2：方向端口

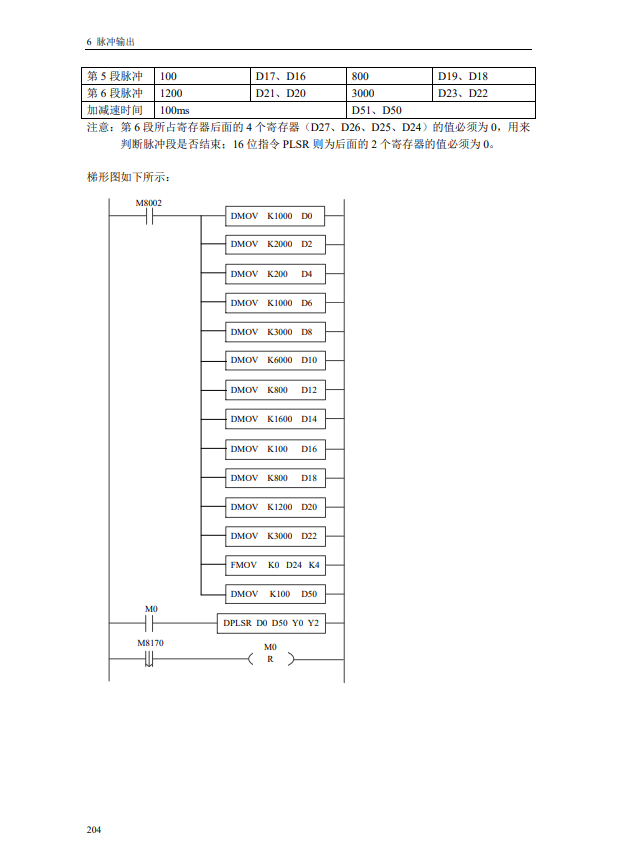

程序样例

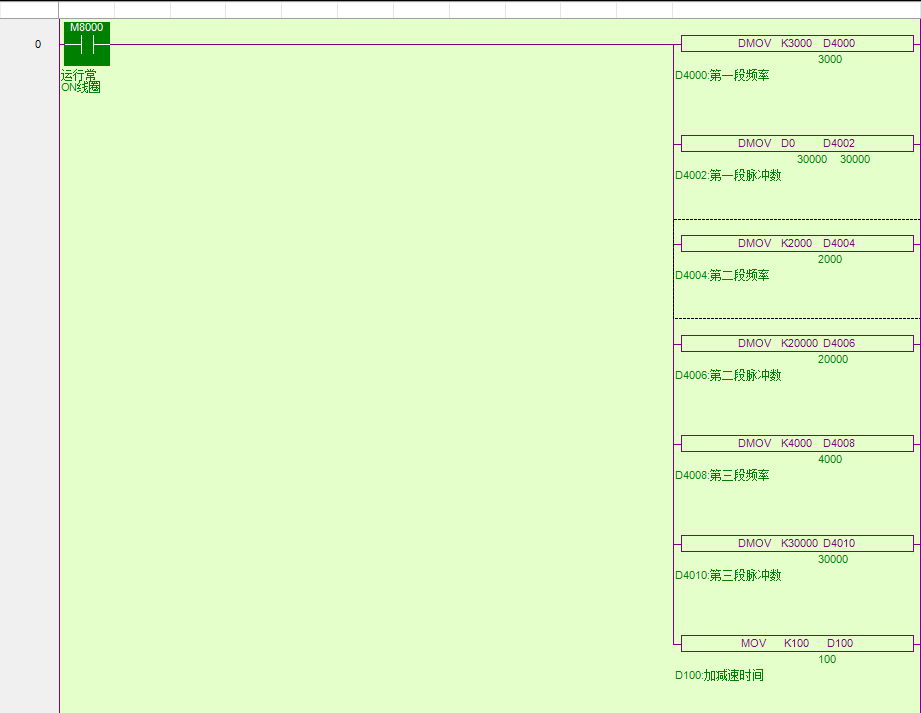

上述为程序样例    S1=D4000   S2=D100   BIT1 =Y0  BIT2 =Y1

第一段频率 K3000   脉冲数量D0

第二段频率 K2000   脉冲数量K20000

第三段频率 K4000   脉冲数量K30000

加减速时间  K100毫秒

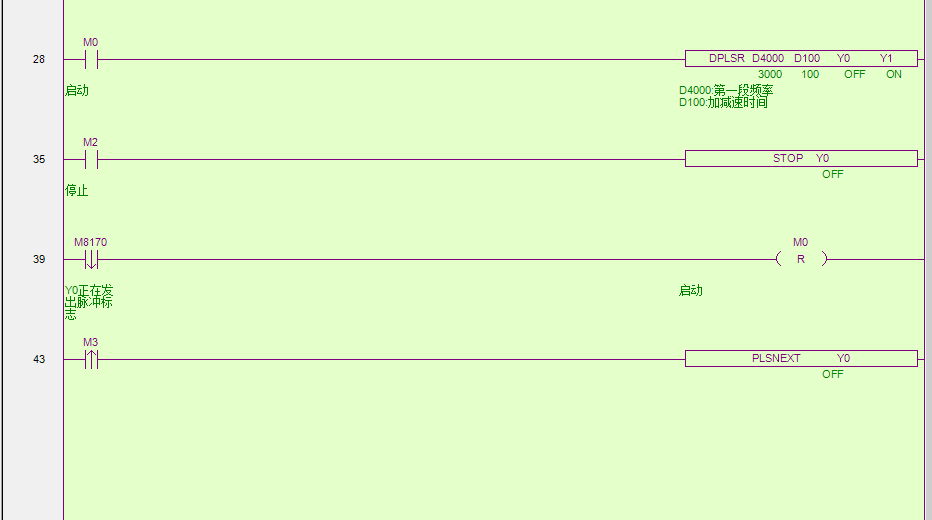

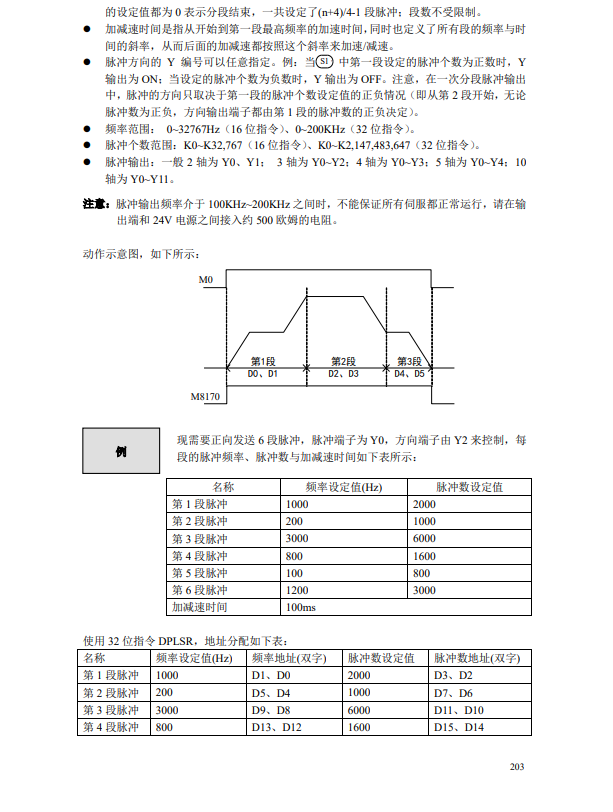

程序执行  脉冲指令位M8170接通 当脉冲输出完毕  位M8170由ON变OFF

双字D8170  存储累计输出的脉冲输  双子D8190存储当前指令输出的脉冲数

脉冲的方向只取决于第一段的脉冲个数设定值的正负情况

第一段设定的脉冲个数为正数时，Y 输出为 ON；当设定的脉冲个数为负数时，Y 输出为 OFF
