三菱/信捷 PLC   PLSY/DPLSY 无加减速时间变化的单向定量脉冲输出 指令详解

指令格式  PLSY [S1   S2  BIT   ]   16位脉冲输出指令

DPLSY [S1   S2      BIT]   32位脉冲输出指令

S1:脉冲输出频率

S2:脉冲输出数据

BIT：输出的端口

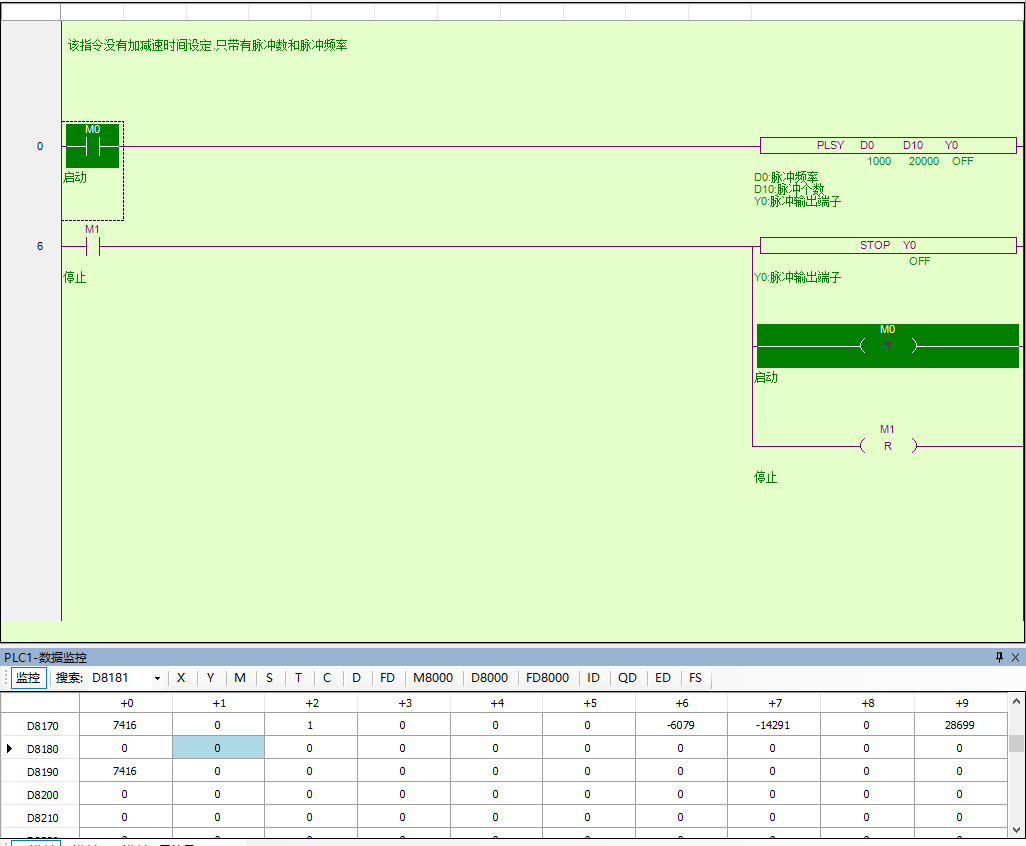

程序样例

上述为程序样例    S1=D4000   S2=D100   BIT1 =Y0  BIT2 =Y1

第一段频率 D0   频率数量K1000

第一段脉冲 D10 脉冲数量K20000

程序执行  脉冲指令位M8170接通 当脉冲输出完毕  位M8170由ON变OFF

双字D8170  存储累计输出的脉冲输  双子D8190存储当前指令输出的脉冲数

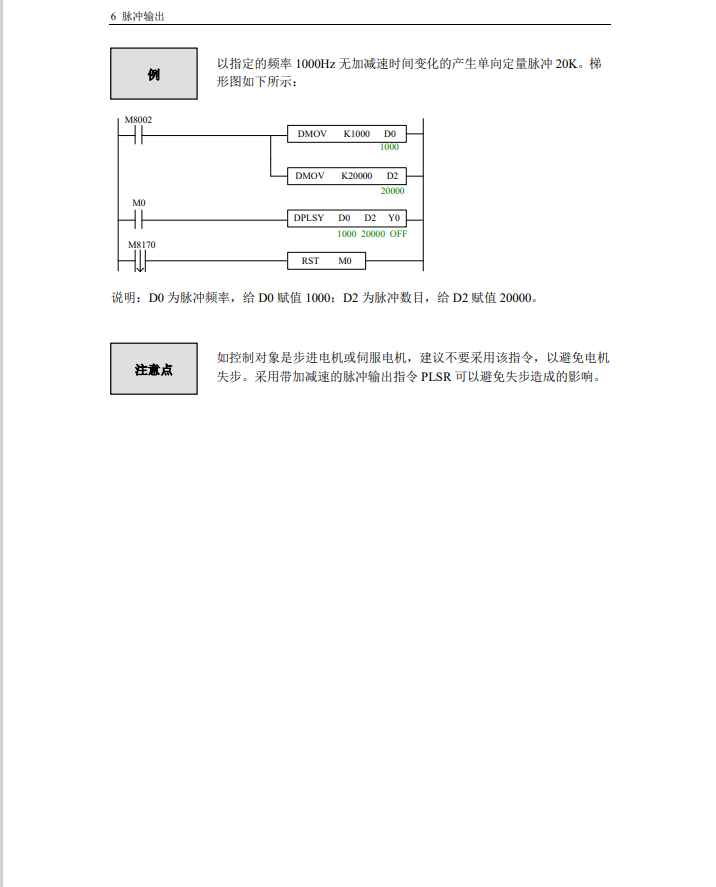

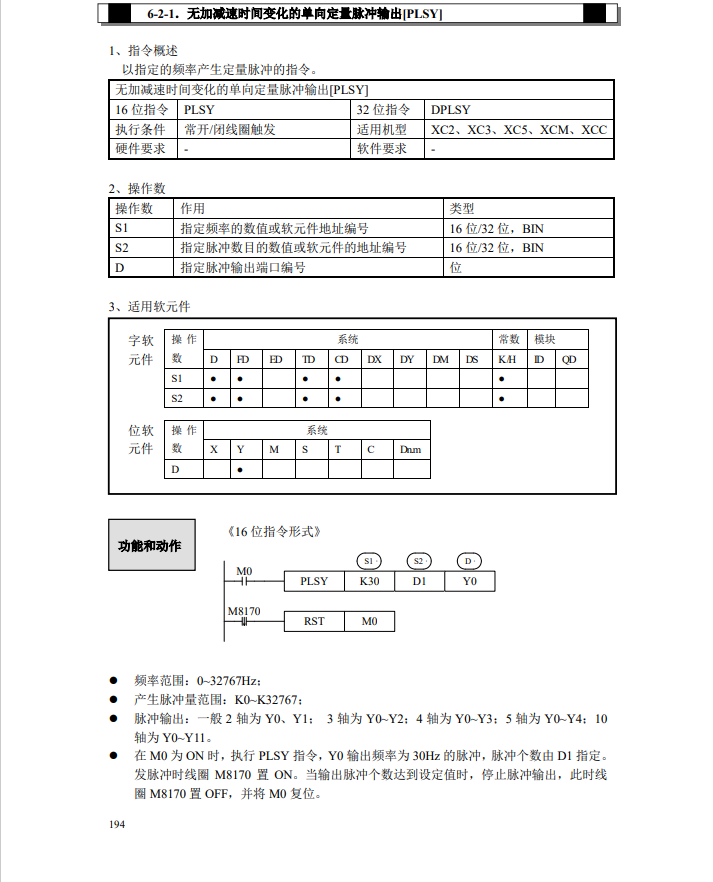

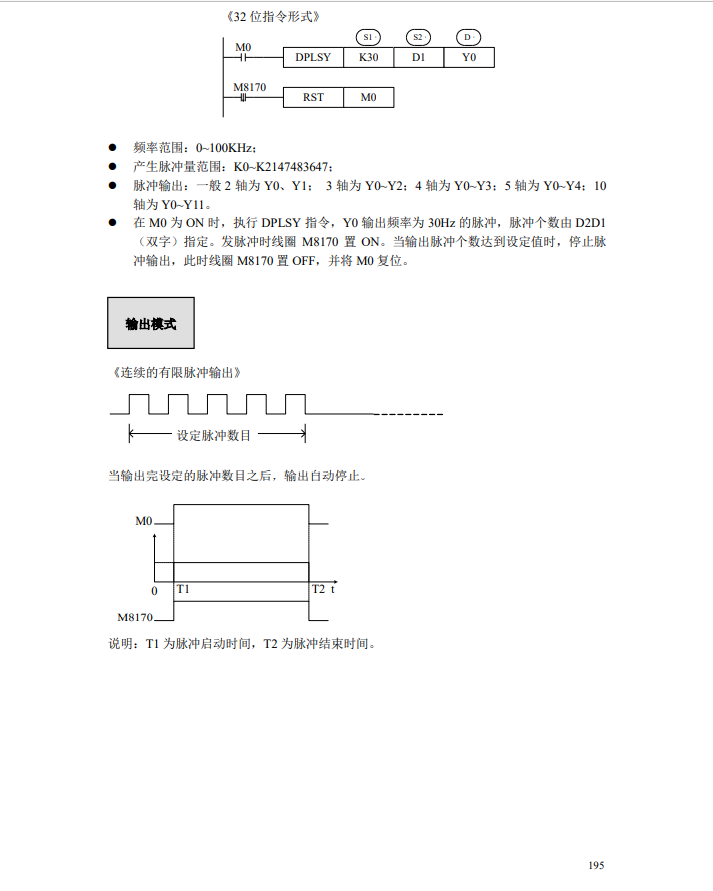

///////////////////////////详细说明/////////////////////////////////////////////////////////////////////////////
