三菱/信捷 PLC PLSF/DPLSF 可变频率脉冲输出指令详解

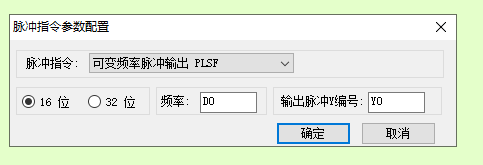

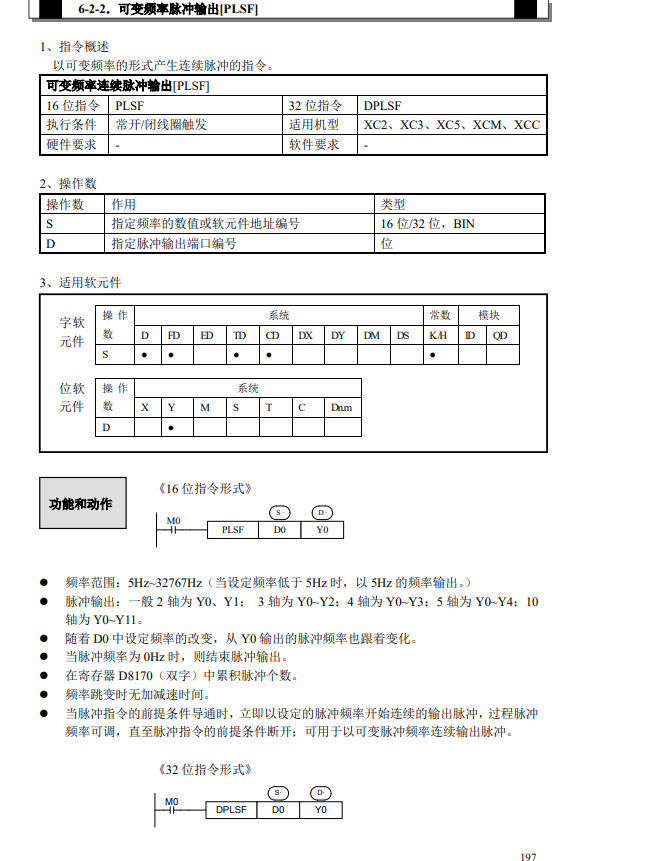

指令格式  PLSF [S1  BIT]   16位脉冲输出指令

DPLSF [S1      BIT]   32位脉冲输出指令

S1:脉冲输出频率

BIT:输出的端口

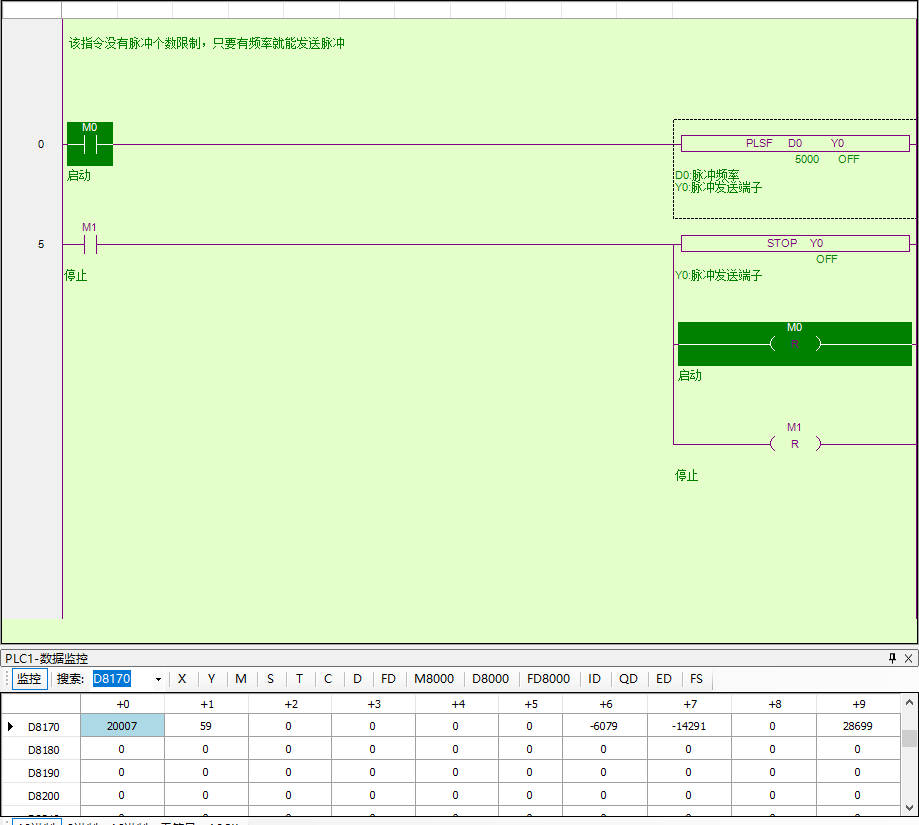

程序样例





上述为程序样例    S1=D0 输出频率       BIT =Y0  输出端口


程序执行  脉冲指令位M8170接通 当脉冲输出完毕  位M8170由ON变OFF

双字D8170  存储累计输出的脉冲数

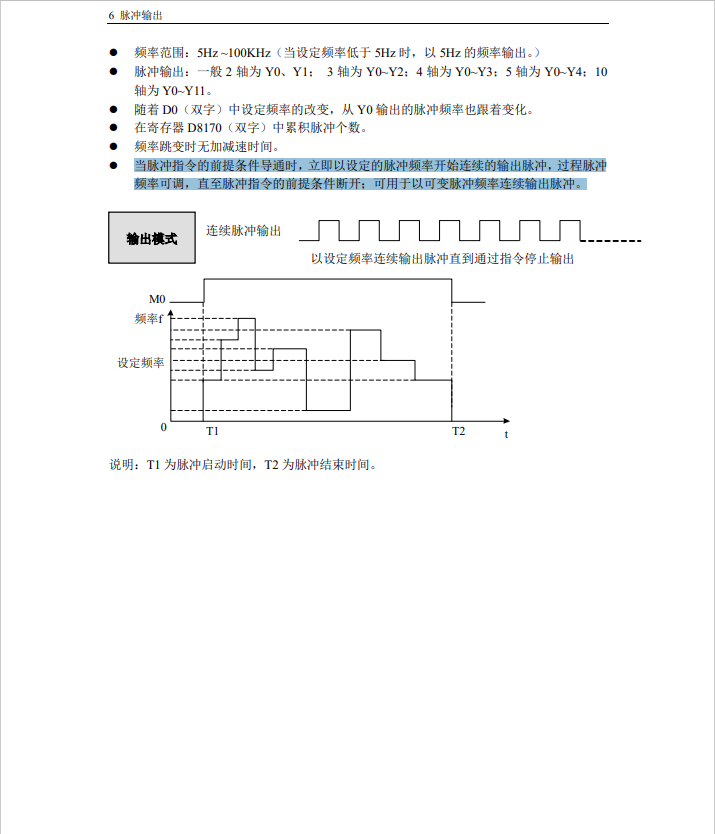

当脉冲指令的前提条件导通时,立即以设定的脉冲频率开始连续的输出脉冲,过程脉冲 频率可调,直至脉冲指令的前提条件断开;可用于以可变脉冲频率连续输出脉冲

多用于连续旋转  且频率可调的场合
