三菱/信捷 PLC 脉冲段切换[PLSNEXT]/[PLSNT]指令详解

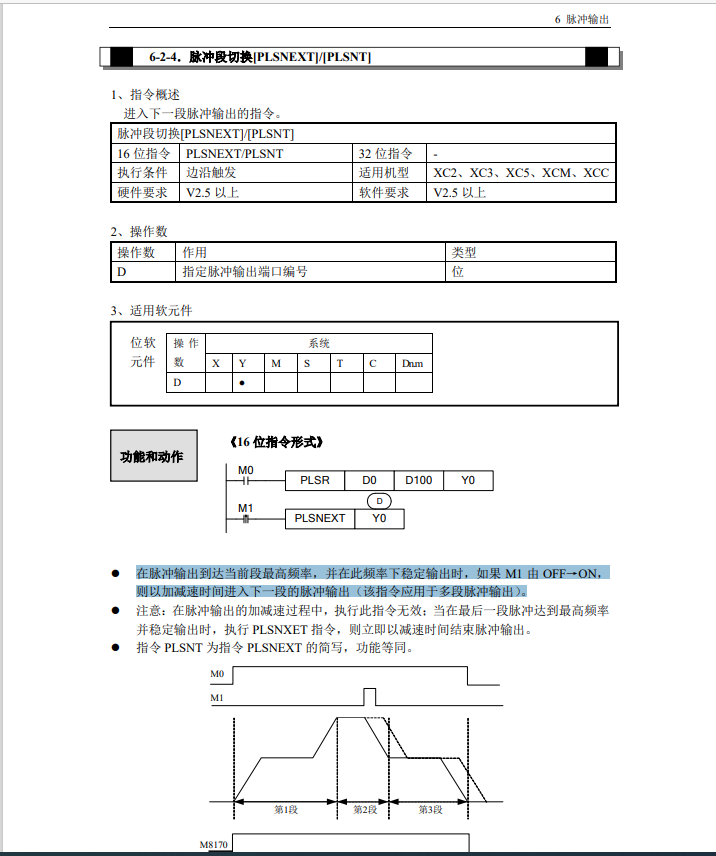

指令格式  PLSNEXT 【 BIT]   或者 PLSNT 【 BIT]     功能一样

BIT：输出的端口

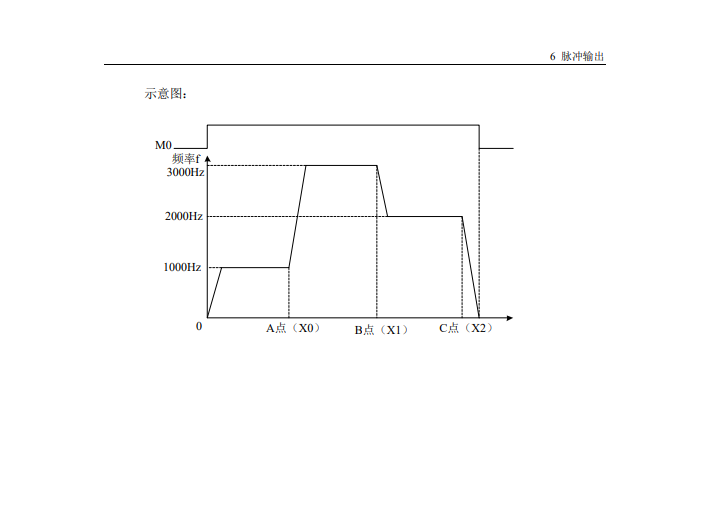

在脉冲输出到达当前段最高频率，并在此频率下稳定输出时，如果 指令前面的使能由 OFF→ON， 则以加减速时间进入下一段的脉冲输出（该指令应用于多段脉冲输出）

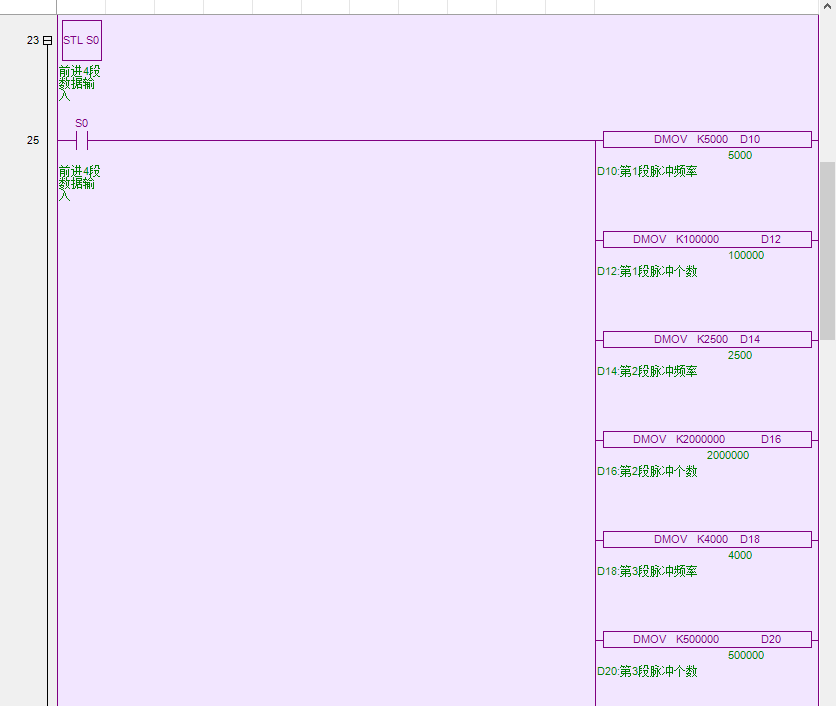

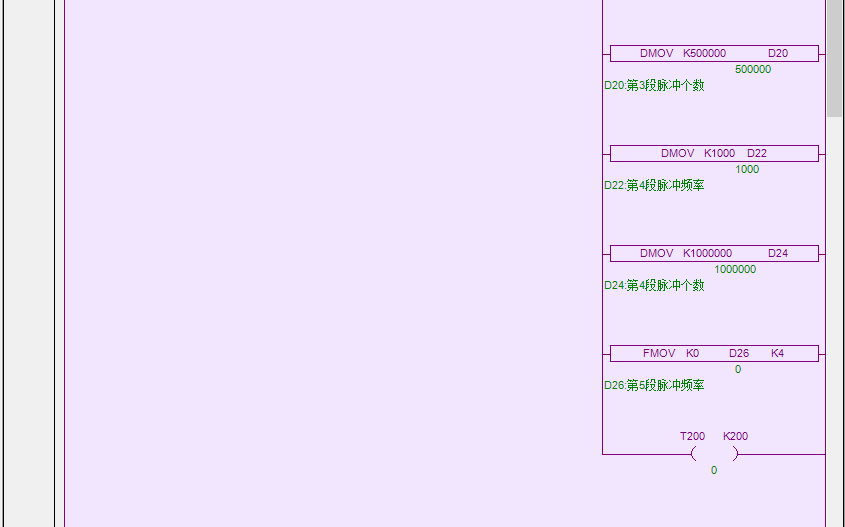

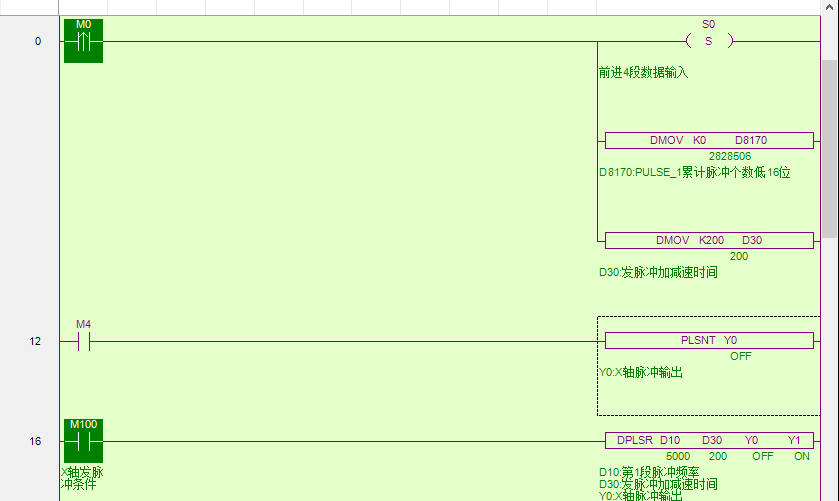

程序样例

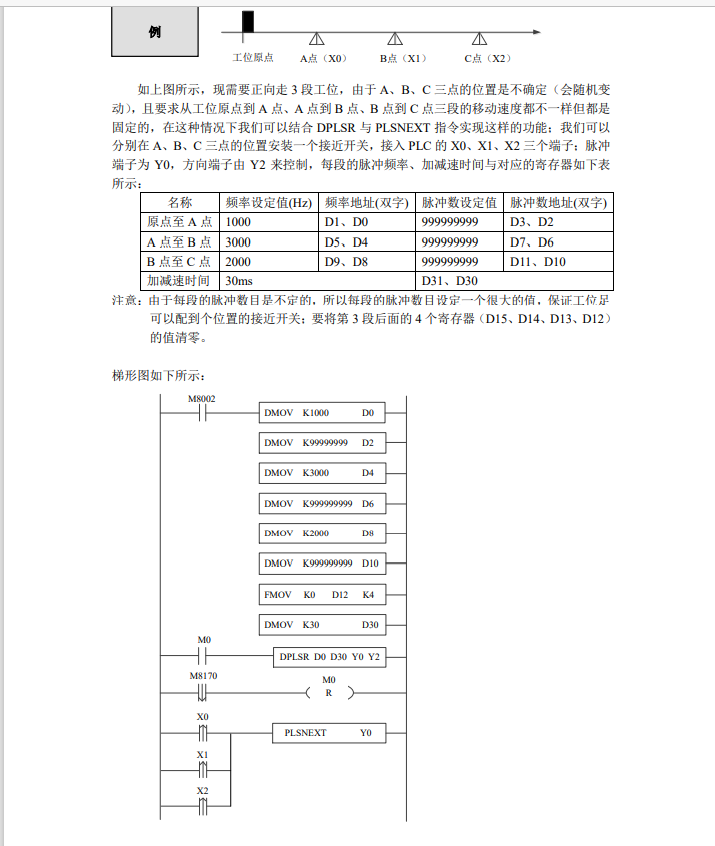

分析：本条指令 跟多段脉冲频率配套使用  当程序脉冲平稳输出时，若执行该条指令 停止当前段脉冲   执行下一段脉冲
