55KW /90KW星三角降压启动柜

本公司常年提供多功率段降压启动柜   深厚的技术功底 完美的产品服务

售前告诉你怎么选    售后告诉你怎么用

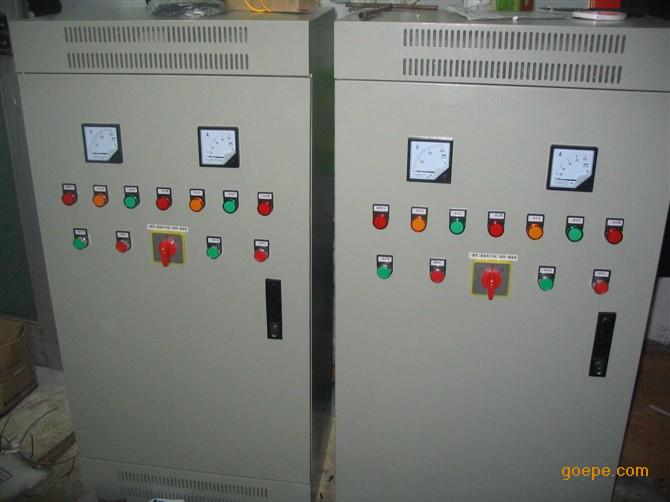

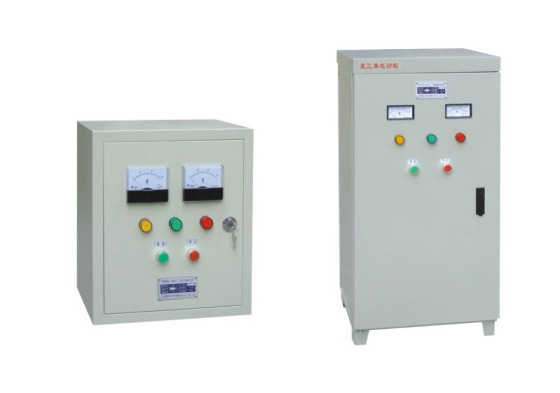

星三角起动柜

【产品概述】
星三角起动柜（以下简称起动器），适用于交流380伏，50赫芝，在AC-3使用功率为135KW以下的三相鼠笼型感应电动机降压起动之用，起动方式由“Y”自动换成“△”运行，对电动机具有过负载，断相与失压保护功能，广泛用于压缩机，风机，水泵等设配套。本产品符 合GB14048.4-2003/IEC60947-4-1;200。根据扩大用户的意见，对原产品进行全面改进革新，其改进后产品特点：
1、柜体美观、坚固；
2、线路接头处空间大，接线方便；
3、内置结构、元件配用合理，性能稳定；

【适用范围】
本产品适用于水泵（消防、供水、污水处理、油等）、 风扇、 鼓风机 、挤压机 、离心机 、搅拌机、输送机、 球磨机、 推进器 、锚泊绞车、 舱底污水泵、 制冷压缩、 粉碎机 、轧机、压缩机（螺旋式、柱塞式、离心式、涡轮式）等电动机启动之用；
【工作原理】:
启动鼠笼式异步电动机时,是将电动机的定子绕组先接成星行，待达到一定的额定转速,即启动完毕后,在额定的时间内再接成三角形运行。
本产品的优点:可以降低启动电流，减轻它对电网和同一配网中其它电气设备的的冲击。启动时的工作电流只有按三角形直接启动的1/3。如果直接启动时的启动电流以6－7倍，则在星三角启动时，启动电流才2－2.3倍。起动转矩也降为原来按三角形接法直接起动时的1/3。

【注意事项】：
1.电动机的定子绕组为三角形接法,额定电压为380V的;
2.取下电动机接线盒中的三块连片,注意分清U1 V1 W1和W2 U2   V2的位置与星三角起动柜中的接线盒位置相对应,千万不可接错;
3.当电动机超载时,电动机保护器会动作保护停机，（请根据电动机功率,调整好电动机保护器的工作电流）排除相关故障后再启动;
4.时间继电器的转换时间按照电动机运行速度适当调整,一般为5-9S左右;
5.接触器主触头在启动投入三角形运行时打火烧熔（或出现爆响）为电动机负载侧接线短路，务必请查清电动机抽头及排除故障更换接触器后再启动投入。（此为人为故障,不在保修之列）
【产品性能】：

起动电动机时，电源进线的起动电流不超过电动机额定电流的3～4倍，起动时间要根据电动机功率的大小,一般为01-99S可调,（包括一次或连续数次起动时间的总和），若连续起动时间总和已达30S，则起动的冷却时间应不少于半小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下或者超载使用。
【安装和使用】
安装在户内时，保证在下列条件下正常工作：
（1）、海拔高度不超过2000米；
（2）、周围介质温度不高于+40℃，不低于-10℃；
（3）、空气相对湿度不大于85％；
（4）、震幅不大于0.5毫米，频率不大于每分钟600次的震动；
（5）、于垂直面的倾斜度不超过5度；
（6）、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
