三菱/信捷 PLC 脉冲数立即刷新[PLSMV] 指令详解

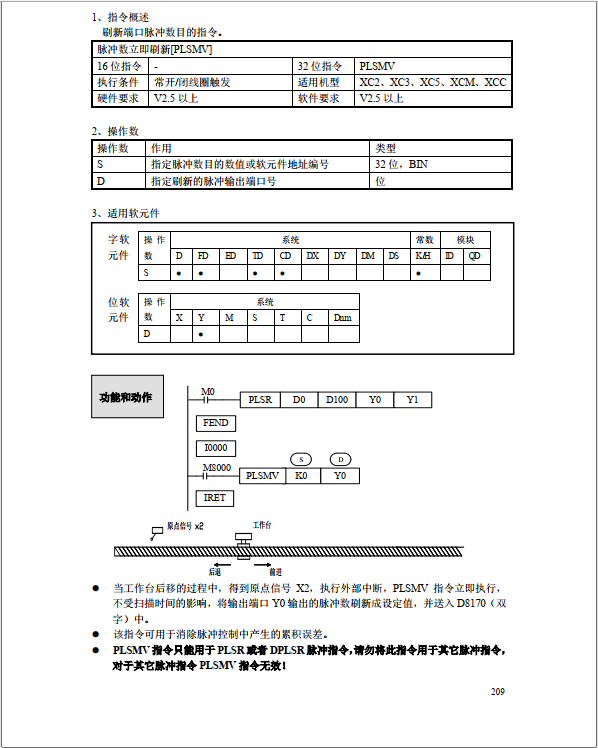

指令格式  PLSMV 【 S1     D0 ]

S1:指定脉冲数目的数值或软元件地址编号     类型:32位

D0:指定刷新的脉冲输出端口号       输出类型 :位

指令执行实质:

PLSMV 指令立即执行，
不受扫描时间的影响，将输出端口 Y0 输出的脉冲数(累加值)刷新成设定值，并送入 D8170（双字)中

程序执行过程中   累加寄存器D8170的数据被修改成当前设定值
