信捷PLC PWM 脉宽调制的指令详解 案例

本技术中心 全国范围内 承接自动化系统集成设计     成套控制柜的制作

承接机械设备的电器配套服务 编程 调试

承接  变频器   伺服驱动器 PLC 触摸屏  等控制器的电路板维修服

欢迎来电 商务洽谈  技术交流

////////////////////////////////////指令详解///////////////////////////////////

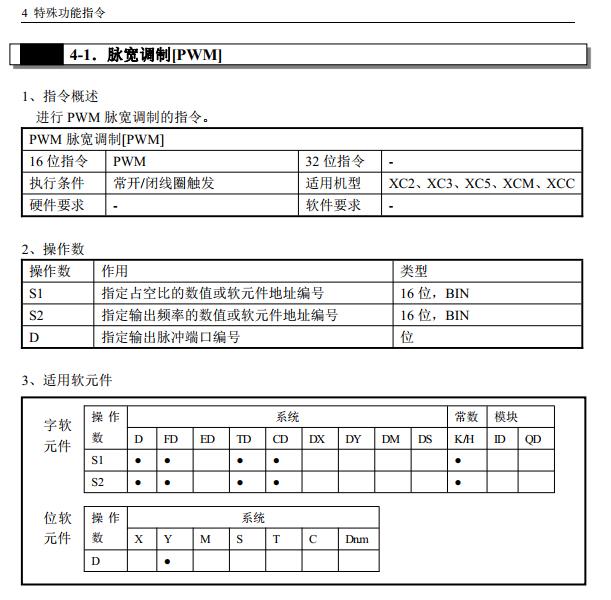

指令格式  PWM [ S1  ,S2  ,D]   16位指令格式

指令格式  DPWM [ S1  ,S2  ,D]   32位指令格式

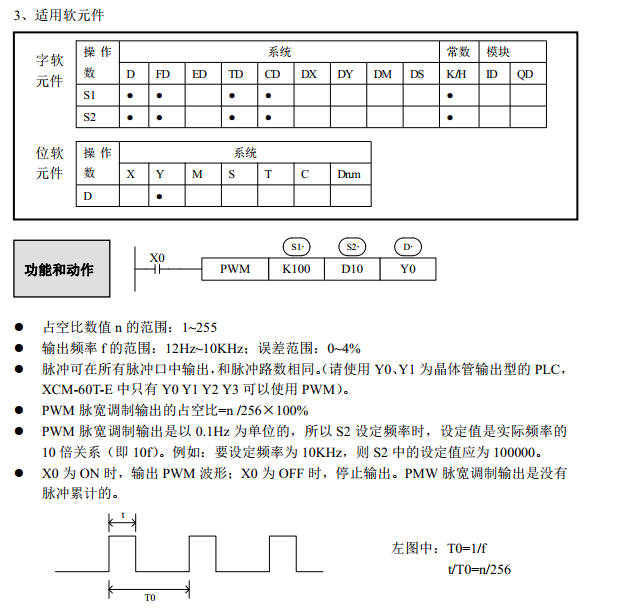

       占空比数值   S1  数值范围是1-256

       占空比为 =n/256*100%

      指定输出频率 数值   S2

      指定脉冲输出端口 数据D  BIT  高速脉冲输出端口 例如YO  Y1 端口  根据PLC类型选择

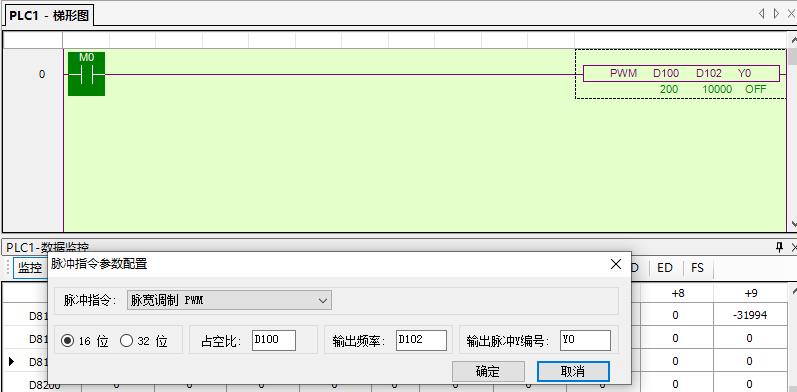

   指令在线测试：

指令执行条件  ：常开/常闭线圈     对应条件为1时 指令执行  为0时 指令禁止执行

指令执行过程中可以随时修改脉冲输出的频率  脉冲输出的占空比

注意：如果利用此脉冲控制伺服   修改脉冲的占空比  不能修改伺服的速度   修改脉冲的频率才能修伺服的速度

占空比数值为0或者256时  为脉冲的两个极端数据 0 ：一直低电平  256 一直高电平

//////////////////////////////////////////////////////////////////////////////////////////
